園區氣象站監測系統是一種高度集成的現代化氣象觀測設備，它利用先進的傳感器技術、通信技術和數據處理技術，實現對大氣環境參數的實時監測和數據分析。該系統通常包括多個不同類型的傳感器，如溫度傳感器、濕度傳感器、風速風向傳感器、氣壓傳感器、輻射傳感器、顆粒物傳感器、氣體傳感器等，這些傳感器能夠精確地測量并記錄各種氣象數據及空氣環境數據。
園區氣象站監測系統的工作原理是通過安裝在各個位置的傳感器收集數據，然后通過無線或有線網絡將這些數據傳輸?shù)綌?shù)據處理單元。在數據處理單元中，數據被存儲、處理和分析，以生成詳細的氣象報告和預測。這些信息可以用于多種目的，包括天氣預報、氣候變化研究、災害預警和空氣污染評估等。系統還具有自動校準和自我診斷功能，確保數據的準確性和系統的穩定性。它還可以通過互聯網或移動應用程序提供遠程訪問和控制，使用戶能夠隨時隨地獲取最新的氣象及空氣信息。

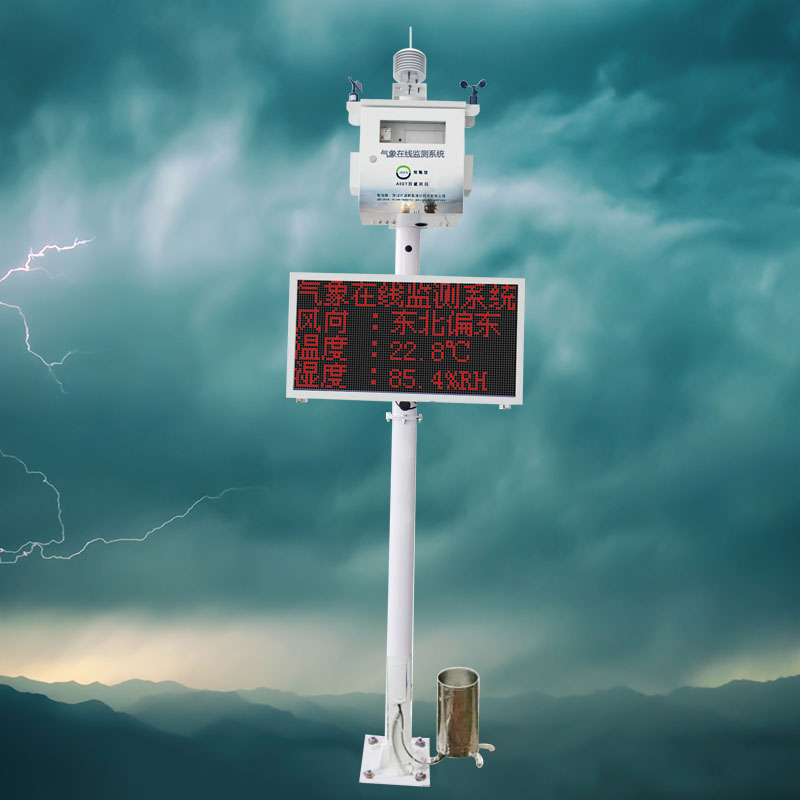

智慧氣象站在線監測系統主要用于氣象要素進行全天候現場監測，由多個關鍵組件構成，包括高精度的傳感器、數據采集模塊、無線傳輸單元以及用戶友好的軟件界面。智慧氣象站主要采用立桿式安裝、集成度高、安裝方便，只需要膨脹螺絲即可固定在各個點位，適用于各種環境監測場合。
傳感器單元
整個系統的基礎部分，包括溫度、濕度、氣壓、風速風向、降水量、光照、輻射、顆粒物、氣體等多種類型的傳感器。這些傳感器能夠精確地測量出當前環境中的各項參數，并將數據傳輸給數據處理單元。
數據采集模塊
數據采集模塊負責實時采集傳感器數據，并按照預設的時間間隔自動記錄下相關參數。
無線傳輸單元
將采集到的數據安全快速地發送給遠程服務器上，利用現代無線通訊技術，即使設備身處偏遠地區也能實現實時數據傳輸。
電源管理系統
考慮到很多氣象觀測點位于偏遠地區，因此可配套高效可靠的供電解決方案來保證系統的持續運行。如配備太陽能板、蓄電池組等綠色能源的應用組合，同時良好的節能設計以延長電池使用壽命。
技術指標
奧斯恩智慧氣象站在線監測系統 |
類別 | 序號 | 產品名稱 | 參數規格 |
主機 | 1 | 數據采集儀 | l 性能參數：NXP i.MX6UL處理器，Cortex?-A7內核，主頻528MHz，內置linux操作系統； l 多通道數據采集接口，3路232和3路485接口，支持MODBUS協議，超標報警推送、超標告警查詢、全天候24實時在線監測，可集成多種傳感器探頭； l 支持遠程登錄、自動重啟遠程升級、遠程更新設備軟件； l 控制功能：能通過上位機控制檢測儀表設置數據采集頻率、系數校準、時間同步、報警參數設置等功能； l 支持插入U(xiǎn)盤自動升級軟件程序功能； l 具備以太網接口，直接通過局域網或internet與上位機通訊； l 具備數據超標聯動報警功能，可聯動報警燈、霧炮機、攝像頭抓拍等； l 數據存儲：內置大容量SD卡，可存儲一年以上的原始監測數據，并可通過有線或者無線方式顯示到LED屏幕上或者云平臺軟件； l 設備數據傳輸符合國家通信標準HJ212-2017傳輸協議； l 具備GPS定位功能，實時定位設備所處地理位置； l 斷網續傳功能：在設備離線的情況下，正常監測數據，設備恢復網絡后遠程補傳； l 可擴展性：可擴展添加噪聲，顆粒物，含氧量檢測指標等參數。 |
傳感器 | 2 | 名稱 | 測量范圍 | 分辨率 | 準確度 |
風速傳感器 | 0～45m/s | 0.1m/s | ±（0.3±0.03V）m/s |
風向傳感器 | 0～360o | 1° | ±3° |
濕度傳感器 | -50～+100℃ | 0.1℃ | ±0.5℃ |
濕度傳感器 | 0～100%RH | 0.1%RH | ±5% |
雨量傳感器 | 0～4mm/min | 0.1mm | ±4% |
總輻射傳感器 | 0～2000W/m2 | 1W/m2 | ±5% |
大氣壓傳感器 | 500～1100hPa | 0.1hPa | ±0.3hPa |
PM2.5傳感器 | 0-1000ug/m3 | 1ug/m3 | ±15% |
PM10傳感器 | 0-1000ug/m3 | 1ug/m3 | ±15% |
CO傳感器 | 0-4000ppb | 0.001PPM | ±10ppb |
SO2傳感器 | 0-4000ppb | 0.001PPM | ±10ppb |
NO2傳感器 | 0-3000ppb | 0.001PPM | ±10ppb |
O3傳感器 | 0-1500ppb | 0.001PPM | ±10ppb |
VOC傳感器 | 0-50ppm | 0.01ppm | ±0.01ppm |
通訊模塊 | 3 | 無線傳輸 | 支持移動/電信/聯通；3/4G全網通 |
安裝組件 | 4 | 立桿支架 | 立桿1.5m*2節，總高度3米； 桿體材質達到牢固、耐用、美觀的要求，桿體滿足防雷擊及接地的要求； |
5 | 防護箱 | 用于安裝采集器和220V電源系統，含箱體、達到防腐、防曬、防雨等有關防護箱的標準要求； |
供電系統 | 6 | 太陽能供電系統 | 含太陽能充電板、蓄電池、太陽能控制器 |
監控云平臺 | 7 | 云平臺功能 | l 查詢：此功能主要用于多臺設備進行數據對比查詢； l 歷史查詢：歷史查詢主要用于查詢設備某天或某小時的數據曲線查詢及報表下載； l 曲線分析：曲線分析是用于分析一個時間段內的要素變化，可以在曲線上進行拖動； l 站點管理：這個功能是用于添加或更改站點 l 電子地圖：在線狀態，故障狀態 l 實時數據：實時數據查詢，小時平均值，日平均值數據統計，最大值最小值統計 |
產品特點
氣象觀測支架整體采用碳鋼工藝，具有良好的防腐蝕性，規范地安裝氣象傳感器，可長期運行于各種惡劣的室外環境，適應各種復雜天氣;
氣體監測采用進口氣體傳感器，性能穩定、分辨率高、檢測精度達到ppb級；
顆粒物監測采用激光散射法測量，響應速度快、量程范圍寬；
泵吸式采樣設計，進氣均勻穩定，監測精準更高，反應時間更快；
系統具有多種供電方式，交直流兩用或配太陽能電池供電;
可以配套多種戶內戶外型顯示屏，顯示屏可選單色、雙色、全彩屏，液晶屏。
LED無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制，應用廣泛；終端掉線上線后可以實現續傳，節省流量;
主機可通過集線器接入不同類型的傳感器，互不影響精度;
定時存儲、參數設定、友好的軟件人機界面和標準通信功能，圖形數據顯示;
低功耗設計，增加系統監控和保護措施，防止電源短路或外部干擾而損壞，避免系統死機。
