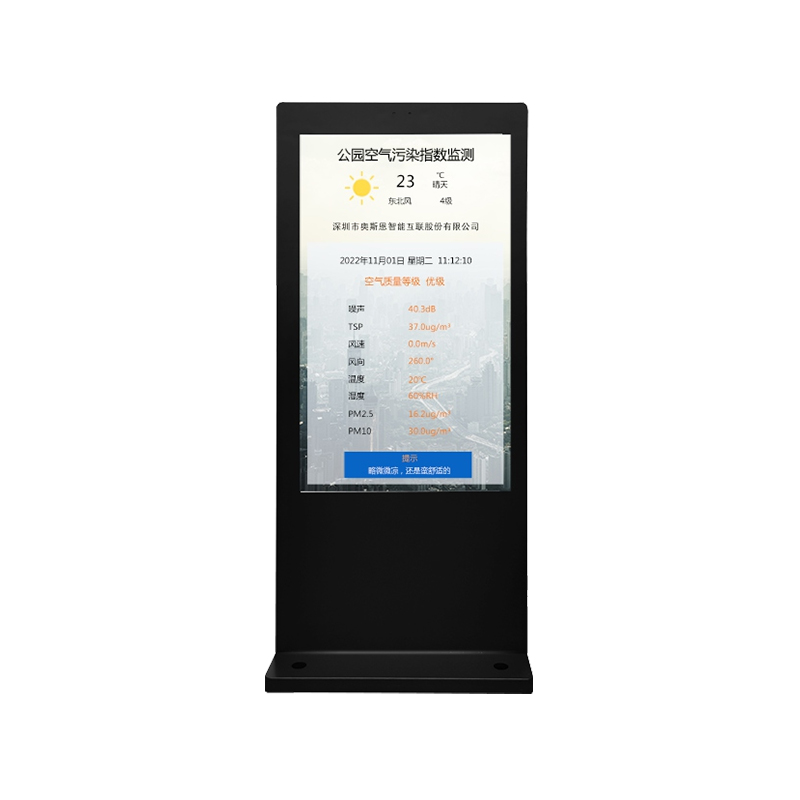

產品介紹

公園空氣污染指數在線監測系統是一種集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統，能全天候、連續、自動地監測環境，在提供PM10、PM2.5、SO2、NO2、CO、O3、VOC等7項參數數據的基礎上，可擴展對氣象參數進行監測，按照“網定格、格定責、責定人”的理念，建立“橫向到邊、縱向到底”的區域網格化監控平臺，應用、整合了多項智慧環保技術，在全面掌握、分析污染源排放、氣象因素的基礎之上，采用因地制宜的靈活設點方法進行部署。

實時統計各公園、監測點的監測設備數據，并根據各監測點的環境條件及其污染情況，來分析與推測區域內整體的排放情況，實現對熱點排放區域整體監控，污染物擴散趨勢推算以及排放源解析等功能；同時結合物聯網、智能采集系統、地理信息系統、動態圖表系統等先進技術，整合、共享、開發，建立全面化、精細化、信息化、智能化的區域環境在線監測平臺，實現對控制污染源無組織排放，減少大氣污染等綜合管理，為制定節能減排方案提供可靠的數據信息和科學的輔助管理決策；為環保部門的環境決策、環境管理、污染防治提供詳實的數據資料和科學依據。

技術特點

（1）具有云端自動在線校準功能，可實現零點和量程飄移自動校正及交叉干擾自動修正，支持人工校準。微型自動監測站設備支持遠程在線校準功能，用戶可對設備進行在線校準，修正因設備零點漂移而產生的數據異常及環境干擾，無需現場人工校準；

（2）采用柵格網孔，適用于各種氣象條件，保證空氣流通無死角，內外無溫差，采用自由擴散的方式進行氣體流動監測，以柵格網孔結構包裹監測傳感器，實現監測傳感器與外部氣體的自由接觸，保證空氣流通無死角，內外無溫差。同時，空氣監測傳感器位于設備的底部，而且以柵格網狀金屬結構包裹，能夠很好的防雨防風，適用于各種氣象條件；

（3）采用百葉箱設計，適用于各種氣象條件，保證空氣流通無死角，內外無溫差；

（4）可以同時監測氣體參數和可吸入顆粒物，并在數據平臺上顯示出監測值；

（5）無工具拆卸，方便點位遷移與設備維護；

（6）采用進口高靈敏度的傳感器，響應時間快，分辨率高，線性好，檢測下限可達ppb級；

（7）氣體6項指標任選、還有氣體象五參數、噪音等參數可靈活定制；

（8）可采用市電加外接太陽能供電方式，解決布線接電等問題；

（9）性能穩定、精確度高、操作方便、易于維護具有斷電保護功能；

（10）采用32位高速處理核心芯片；監測數據單位自動換算，mg/m3，ppb，ppm；

（11）多學科算法模型，數據穩定準確,實現分辨率1ppb的高精度檢測，可達國控站監測指標；

（12）集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據，實時監控設備運行狀態；

（13）實現多參數自動監測，防干擾技術設計；

（14）體積小，模塊化設計，網格化靈活布局；

（15）集成溫度補償技術，長久自動校準技術；

（16）采用全球定位系統，實時跟蹤設備；

產品特色

1.1.現場端物聯感知

智能感知層實現多維一體化，包括顆粒物原位測量裝置、有害氣體實時監測裝置等。

1.2.超標報警

設備可設置報警閾值，支持遠程設定，當數據超過報警閾值時設備自動報警并上傳至監管平臺，通過PC端平臺或移動微信端提醒監管人員，同時可聯動攝像頭進行抓拍錄像等操作。

1.3.顆粒物原位測量裝置

本設備主要實現對揚塵PM2.5、PM10同時實時監測。

本設備采用光散射原理測量顆粒濃度，較之傳統的β射線，微量震蕩天平法測量粉塵濃度，具有適用性廣、測量速度快、運維方便、可在線實時測量等優點。

顆粒物原味測量子系統采用高靈敏的光散射光度計（濁度儀）技術測量顆粒物濃度。顆粒物首先經過粒子切割器，切割出我們需要測量的PM5、PM2.5粒子，切割后的顆粒物經過進樣口進入到光學測量室內。光源產生880nm的紅外光照射到顆粒物上發生散射，位于90°角位置上的探測器將散射光捕獲。通過散射光強與校準顆粒物質量濃度的關系，實時計算并將質量濃度傳送到數據采集與處理子系統。這種能理想地反映顆粒物特性的光學儀器能提供連續的總懸浮顆粒物濃度和切割點為PM10至PM2.5的顆粒物濃度。

儀器內安裝了氣壓傳感器、溫度傳感器，與被校準后的精確限流孔兩端壓差的數字反饋信號結合，通過使用這樣的流量控制組件，對流量進行精確控制，可以獲得準確的樣品體積和精確的顆粒物粒徑切割點，實現了顆粒物的準確切割。顆粒物精確切割和數據優化保證儀器的高準確性，與美國EPA認證方法可比。并且顆粒物原位測量子系統配置了有溫濕度傳感器的加熱器，可以有效抑制濕度增加后帶來的正偏差。

1.4.GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息上傳至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

1.5.太陽能智能切換

為預防監測區域出現斷電現象，從而影響設備監測工作，可配備太陽能電池組，智能切換工作模式，在正常供電出現異常時，自動切換太陽能供電模式，確保設備正常運行。

1.6.LCD觸摸屏

配置7寸LCD觸摸屏，用于現場數據查看，相關參數設置，人機交互體驗度好，可以直觀查看相關參數曲線分析圖。

1.7.天氣預報同步功能

可獲取設備安裝點區域?qū)崟r(shí)天氣預報同步到LED屏幕上顯示，在向游客展示實時監測數據信息時，同步展示天氣預報。

1.8.斷點續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷點續傳功能，當設備監測到網絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里所監測到的數據上傳至服務器保存。

1.9.傳輸網絡

設備支持3G/4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩云平臺保存、分析、統計展示、預警處理。

產品參數

檢測原理：CO、SO2、NO2、O3采用電化學檢測；PM2.5、PM10采用光散射檢測；TVOC采用PID光離子檢測。

供電電壓：24V

信號輸出：GPRS信號(標配)

每組信號輸出間隔：60s

傳感器響應時間：30s

溫度環境：-20-70℃

濕度環境0-100%RH

安裝方式：立桿式

客體材料：鋁材質

防護等級：IP65，TVS8000V防雷、防浪涌、防突波保護

7寸觸摸屏
