產品介紹

  在自然生態系統中，森林和濕地是產生空氣負（氧）離子的重要場所。在空氣凈化、城市小氣候等方面有調節作用，其濃度水平是城市空氣質量評價的指標之一。長期生活在負氧離子濃度高的場所里，對于個人健康維系有良好作用?，F(xiàn)都在追求高質量的生活質量，講究養生之道，一個良好生活居住環境，負氧離子濃度高低是其首要的篩選條件。

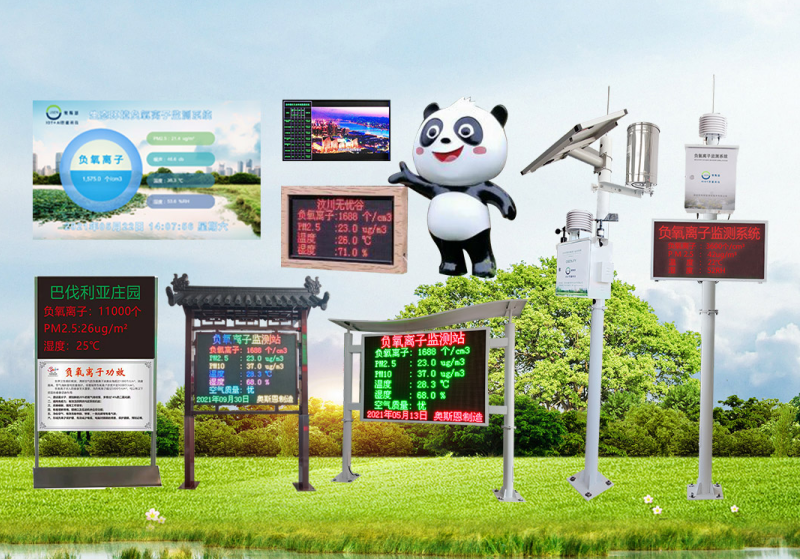

  奧斯恩負氧離子監測系統可24小時全天候?qū)諝庵胸?fù)氧離子濃度，同時可根據用戶需要進行擴展，監測多種環境要素：溫濕度、AQI六要素，噪聲濃度等數據數據，直觀體現環境空氣質量；采用獨特的模塊化組合結構設計，所有監測傳感器可替換,配備有專業安裝支架立桿，安裝方式有立柱式安裝，壁掛式安裝兩種,現場可視化數據監控，遠程云平臺監控，微信端查詢，移動APP監控，后期運營維護極其方便。

  奧斯恩OSEN-FY負氧離子監測系統已經成功應用于全國各地生態公園，濕地公園，瀑布公園，森林公園，自然保護區，旅游景區。目前我司較為出名的案例有宜興蓄能電站, 貴州遵義中國西部茶海之心景區，江蘇鹽城黃尖牡丹園，海南五指山仙女潭國家自然保護區，河源市源城區南部大桂山自然保護區，廣東天井山國家森林公園等。

產品名稱：負氧離子在線監測系統

產品型號：OSEN-FY

應用領域：主要應用于全國各地生態公園、溫泉莊園、濕地公園、瀑布公園、森林公園、自然保護區、旅游景區等。

技術參數

安裝于監測場的監測系統環境適應性要求，具體見下表：

指標要求

1.負氧離子含量:監測點位滿足空氣潔凈標準，即負氧離子含量>1500個

2.PM2.5濃度:所有監測點PM2．5濃度日均值值小于75μg／m3；

3.PM10濃度:所有監測點PM10濃度小時日均值小于150μg／m3；

技術特點

1.集成度高，方案靈活：系統可集成揚塵（PM2.5/PM10、TSP），負氧離子，噪聲，氣象要素（溫度濕度，風速風向，大氣壓，降雨量，太陽輻射等），可選配二氧化硫、二氧化氮、一氧化碳、臭氧等氣體參數。

2.數據傳輸，發布 顯示一體。通過集成高，靈活的方案，模塊化，可以全方位滿足不同場合使用需求。

3.系統穩定，當前所有做過的案例中，數據穩定，系統具有自檢與自我恢復功能。

4.多媒體顯示：可配單色，雙色，三色，全彩，液晶屏，可對顯示界面進行定制，附加顯示時間日期，新聞滾筒播出廣告內容。

5.網絡功能：RS-485通訊接口、NB網絡通訊、2G/4G網絡傳輸、GPRS無線傳輸、AC220V或DC24V供電。

6.可擴展的功能：提供其它氣體傳感器選擇，提供不同規格的顯示屏接口，預留了可擴展氣體監測顯示的接口。

7.可配置GPS導航定位模塊，實時定位設備所處位置。

8.全天候24小時不間斷監測，實時監測數據真實有效，可聯網對接監管單位平臺。

9.可配備太陽能蓄電池供電系統，在陰雨天氣條件下能維持設備（不含LED）正常運行5-10天。

10.LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制，應用廣泛；終端掉線上線后可以實現續傳，節省流量。

11.顯示方案：設計多種顯示方案，通過無線數據傳輸，可根據不同場地需求，選用點對點、點對多、多對點的LED數據顯示方案。

技術方案

1.安裝選點

監測設備將按照以下選點要求進行位置選擇：

①監控點通常四周270°范圍內建筑物的遮擋角度不超過5°，距離噴泉、瀑布和水流湍急的河（溪）流不少于100米，距高國道、省道、高速公路、鐵路等交通干道不少于100米；

②監測場為4米*4米的相對平整地方場內不宜有樹樁、燈，桿、廣告牌等；

③不能安裝在景區內無大面積光斑或林窗，避免監測設備主機長時間暴露在大陽直射的位置；

④選取負氧離子濃度較高的位置進行布控，一般原始森林、天然瀑布、黃金海岸、綠色原野等區域往往負離子濃度高，總的原則是豐富的植被茂密，覆蓋面積大，有瀑布或者水流之地是較好的監控點位置；

⑤監測儀與LED顯示屏幕可獨立分開安裝，顯示屏應安裝在基地入口處或顯要位置，監測儀可跟單色屏、雙色屏、全彩屏搭配使用，屏幕尺寸、色彩根據顯示效果決定；

⑥結合實地實際情況完成選點，不受距離、障礙物遮擋、海拔等影響，只要安裝現場提供全天侯連續穩定的交流220伏民用電源（供電不到的區域可配備天陽能蓄電池進行供電），具有手機信號即可（手機能正常上網）。

2.傳輸網絡

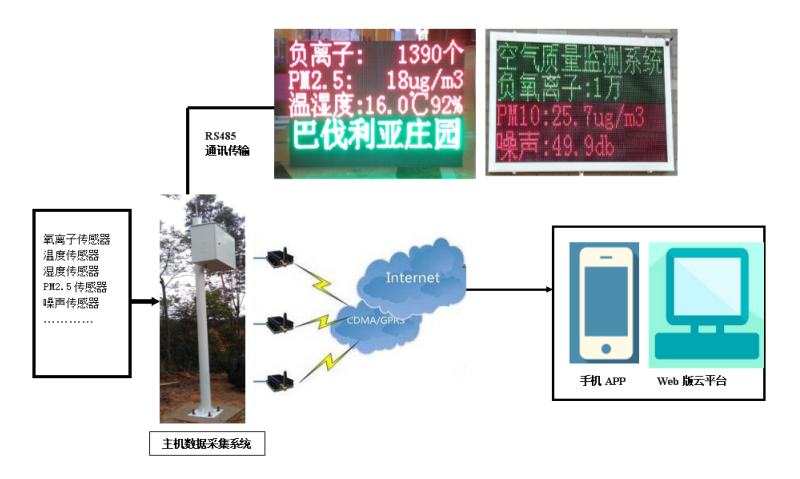

【系統拓?fù)鋱D】

OSEN-FY負氧離子監測系統專為環境監測而開發的大氣負氧離子自動監測站。主要包括：安裝于野外的負氧離子監測儀：pm2.5、pm10、負氧離子、溫度、濕度、數據采集器、GPRS 數據傳輸模塊，數據接收服務器，客戶機軟件（服務器和客戶端可為同一臺電腦）以及安裝與各個點位的LED大屏幕。

監測系統通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過 Internet 發送服務器監控中心（云平臺），業主可登陸我司自主開發的WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表，查看數據運行電子地圖運行狀況；另一路可通過DTU無線傳輸方式，數據傳輸?shù)礁咔錖ED 屏幕上，同步更新；業主單位也可以通過信息發布平臺自主發布相關廣告文字內容實時更新，同步顯示。

顯示方案

我司提供多種顯示方式，方案靈活多變，效果自由組合。

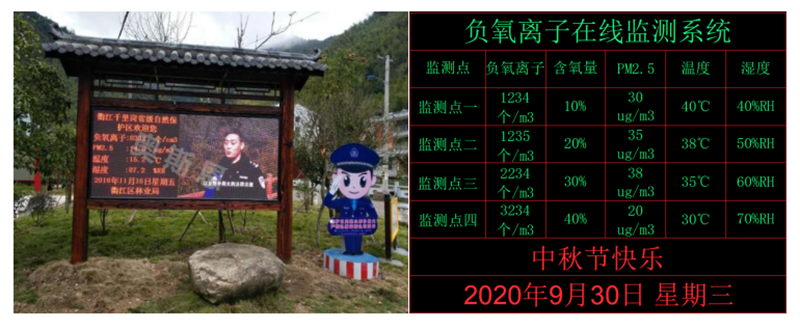

1.LED顯示

配合不同類型的LED單元板，可實現顯示內容、顏色、排版、文字滾動效果等內容靈活多變、自由組合，可與圖片，頻同屏顯示。

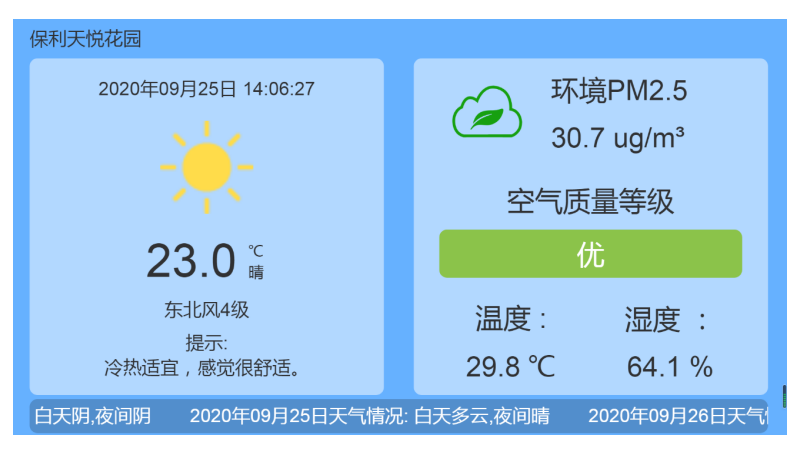

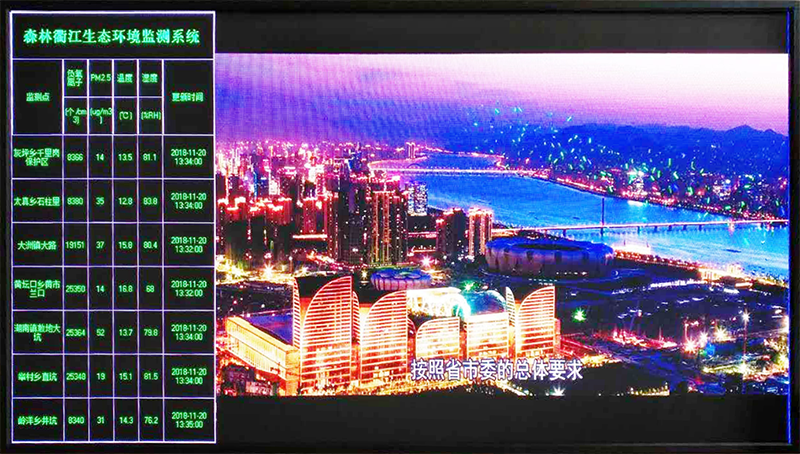

2.液晶屏顯示

液晶屏視窗大屏軟件，可同步顯示天氣預報、空氣質量等級以及監測指標數據，顯示效果可根據客戶需求進行個性化定制。

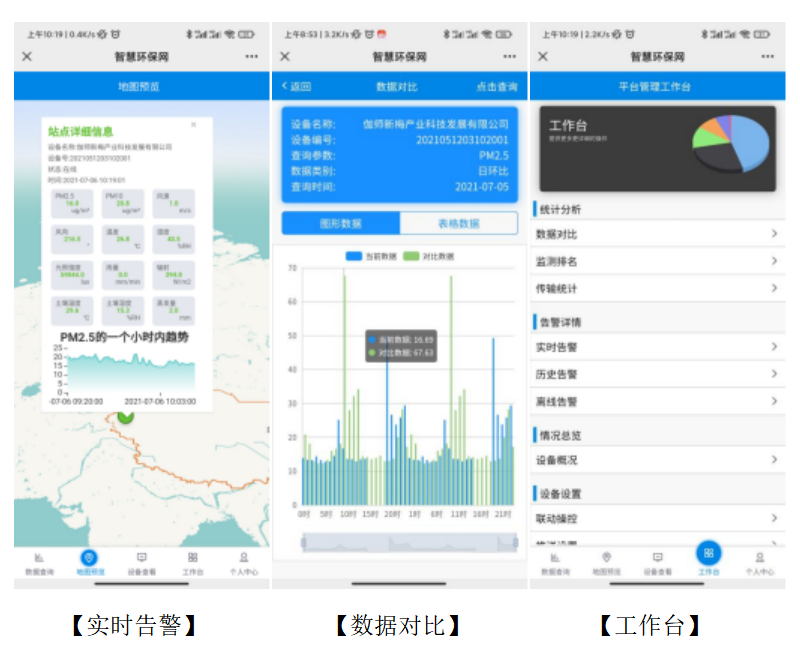

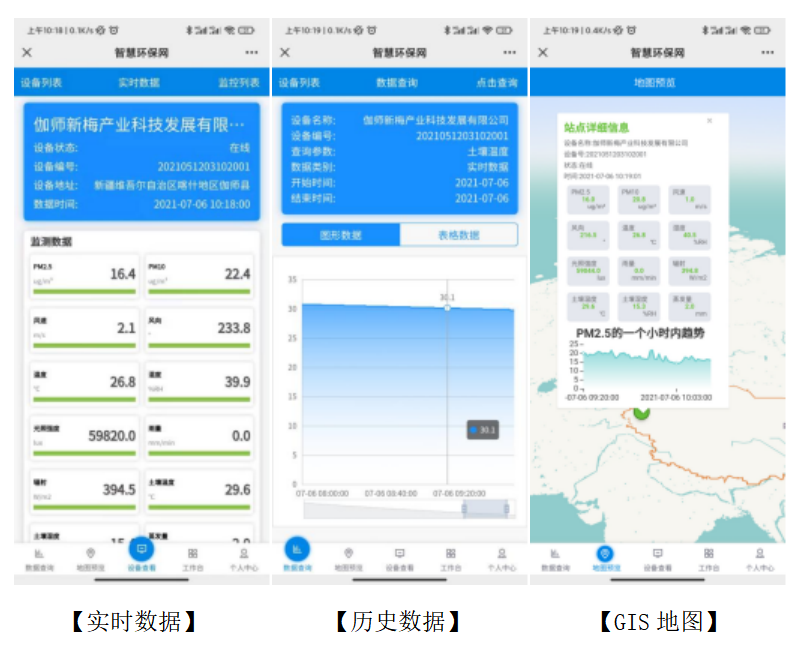

3.手機APP端、微信端

用戶可通過手機移動端登陸移動端平臺，根據用戶全新可查看不同內容，實時數據詳情、歷史數據曲線圖、實時視頻監控、點位分布GIS地圖、超標報警等功能，供環境監管人員使用，隨時隨地查看，時時刻刻監控，嚴格把控，及時定位污染源。

屏幕款式

為了更好滿足客戶的需求和個性化定制，我司提供多種屏幕的安裝方式，包括壁掛式、落地式、移動式、仿古瓦式等。

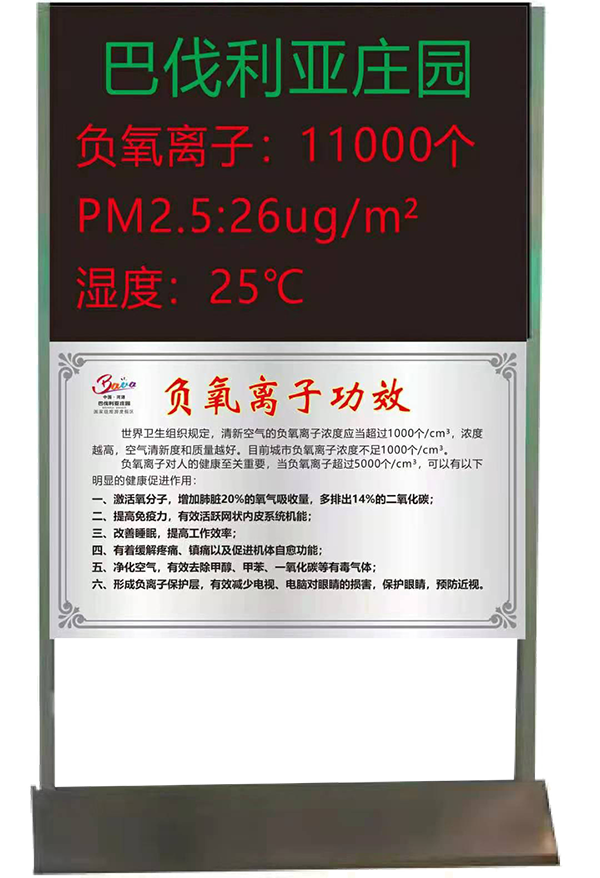

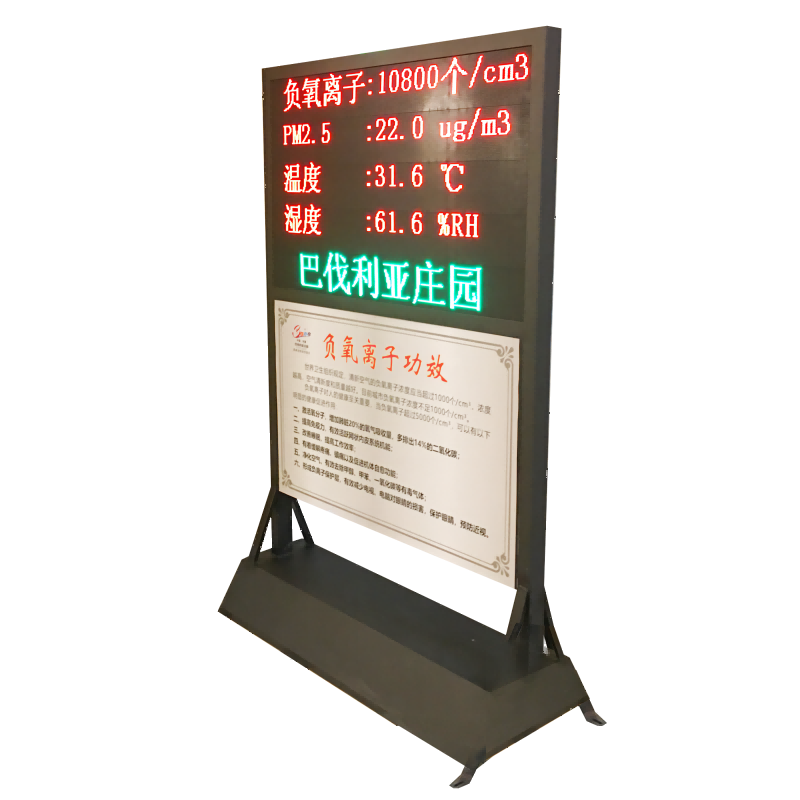

1. 落地式

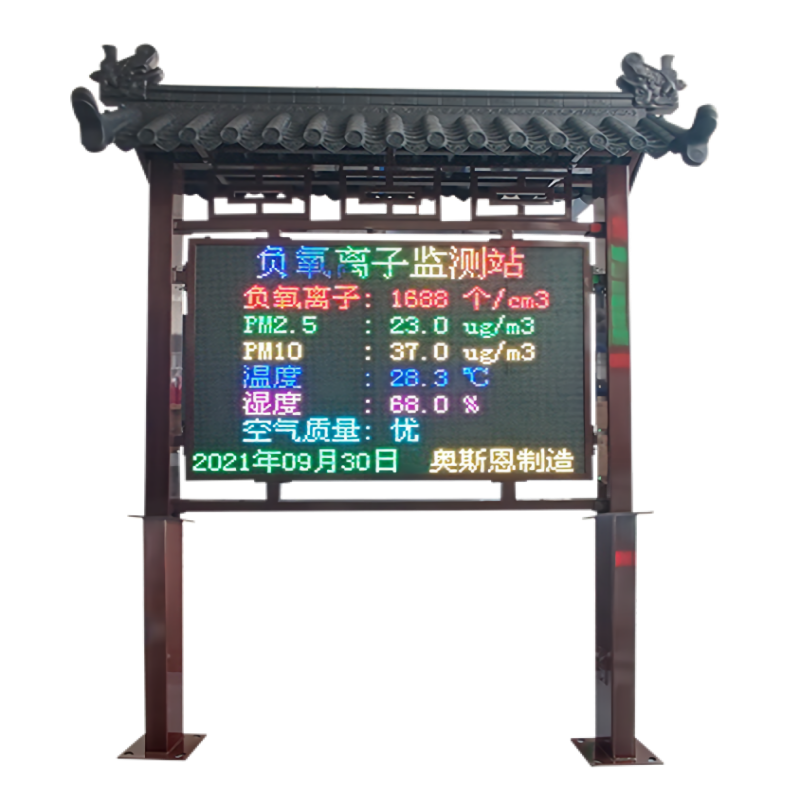

2. 仿古瓦式

3. 壁掛式

4. 移動式

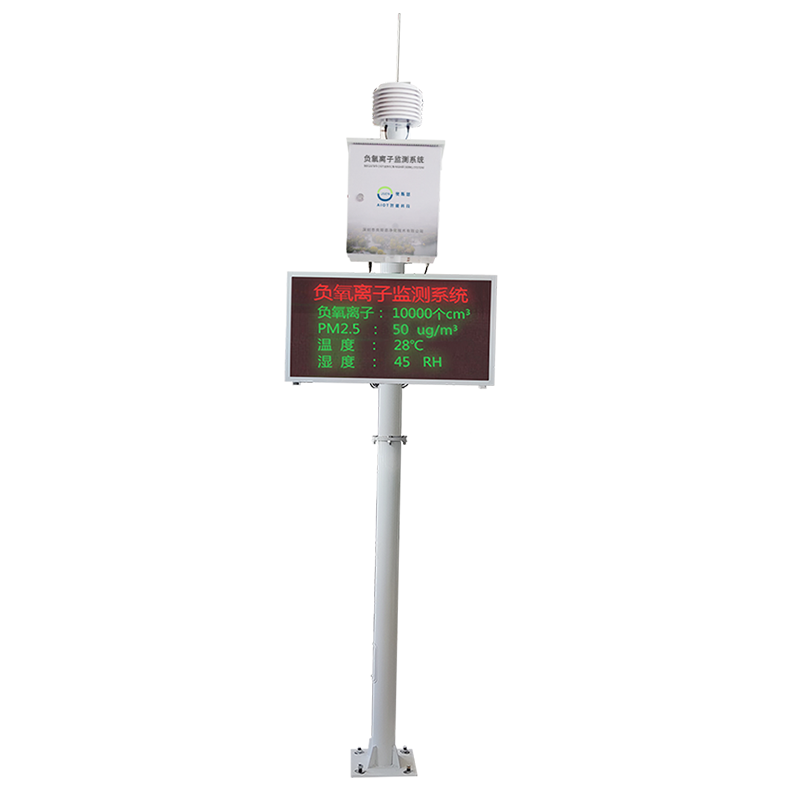

5. 立柱式

環保大數據云平臺

環保大數據云平臺（以下簡稱云平臺），通過現場設備對環境數據進行實時監測，并將監測數據在軟件系統進行質控、分析以及應用。數據詳情可進 行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面， 網格化全面覆蓋，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈 現數據變化動態，充分滿足監管單位的監測需求。

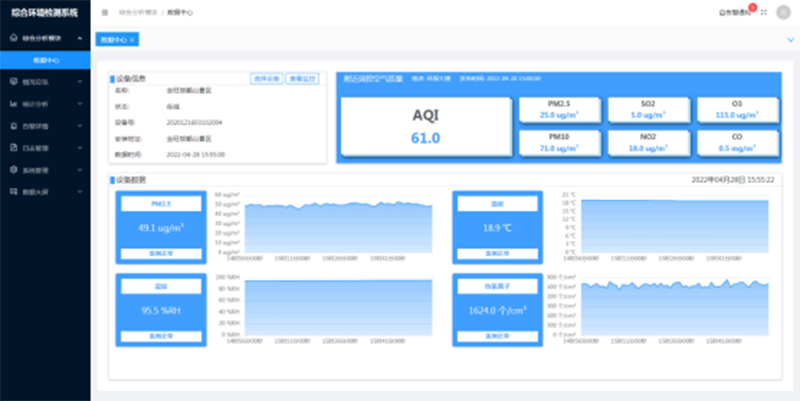

PC端

1.云平臺支持多種監測儀器（負氧離子監測站、水質監測站、微型空氣站、揚塵在線監測站、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析環境狀況，提供全面的數據支撐；

2.調取全市國控站點空氣質量數據，同屏輸出；

3.數據展示功能與天地圖相結合，運用空間分析技術展示不同地點水質時空變化功能概述；

4.多站點數據比對分析曲線展示；

5.巡航移動軌跡繪畫，適用于走航監測設備；

6.自動生成日報、周報、月報分析報表，報表自動填充；

7.實時監控前端監測設備傳感器狀態，及時上報故障信息；

8.報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示

9.數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管；

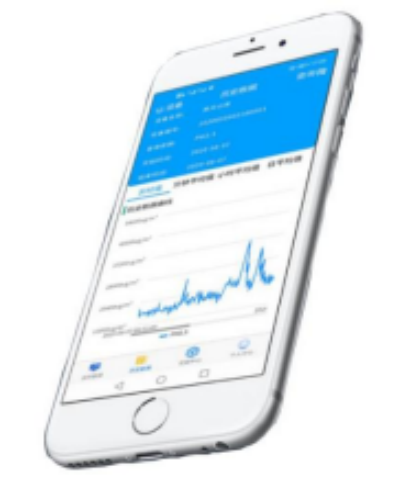

手機端

為滿足客戶移動監測的需求，我司開通了微信公眾號服務，可通過其遠程監督控制的監測設備，凡是能使用微信的手機，不管是android系統，還是ios系統，只要關注了公眾號，都可通過登陸設備賬號，隨時隨地進行設備狀態，數據的查詢，方便快捷；

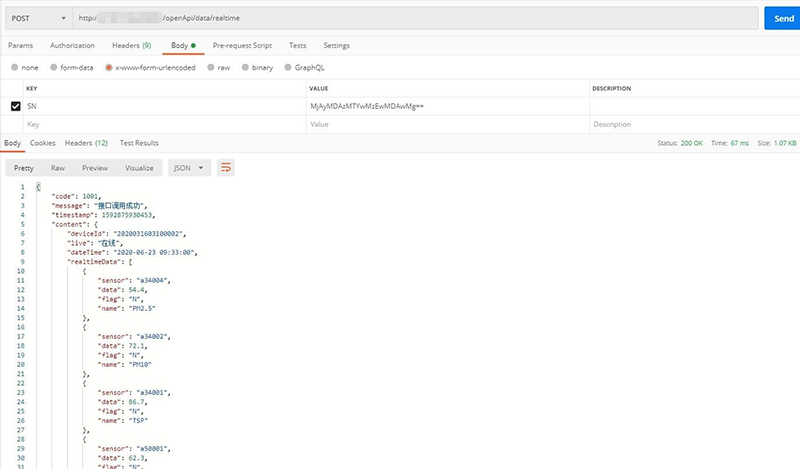

API接口

平臺具有對外開放API接口，可通過數據開放協議獲取監測數據及設備歷史數據，可選類型數據類型有實時、分鐘、小時、天等。
