產品簡介

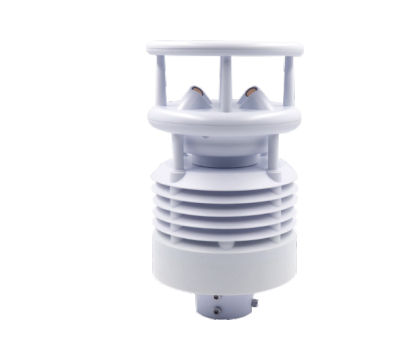

（七要素微氣象儀）是奧斯恩研發 的針對多領域氣象參數進行監測的儀器。設備創新性地將氣象標準七參 數（環境溫度、相對濕度、風速、風向、大氣壓力、PM2.5、PM10、 噪聲）通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續 在線監測，通過數字量通訊接口將七項參數一次性輸出給用戶。

適用領域

OSEN6817B型揚塵在線監測儀（七要素微氣象儀）是一套針對建筑工地施工、城市道路、小區環境的顆粒物、氣象、現場視 頻等數據的實時監控系統，本系統是依據環境保護部GB 3095-2012《環境空氣質量標準》及GB 3096-2008《聲環境質量標準》 所研發，通過有線或無線方式可以對工地區域揚塵進行實時有效的監測管理。

產品特點

1、標配監測溫度、相對濕度、風速、風向、大氣壓力、PM2.5/10、噪聲七項參數，RS485通訊，MODBUS協議通訊。 精度高、性能可靠，適用于戶外氣象惡劣環境領域。

2、實現參數采集、可選配我們的無線數據采集器，實現數據自動上傳網絡平臺，手機客戶端實時查看數據。 實時監測氣象環境數據，成本低，適合網格化布點。

3、體積小、模塊化設計，靈活布局。 數據采集采用32位高速處理芯片，穩定、抗干擾。

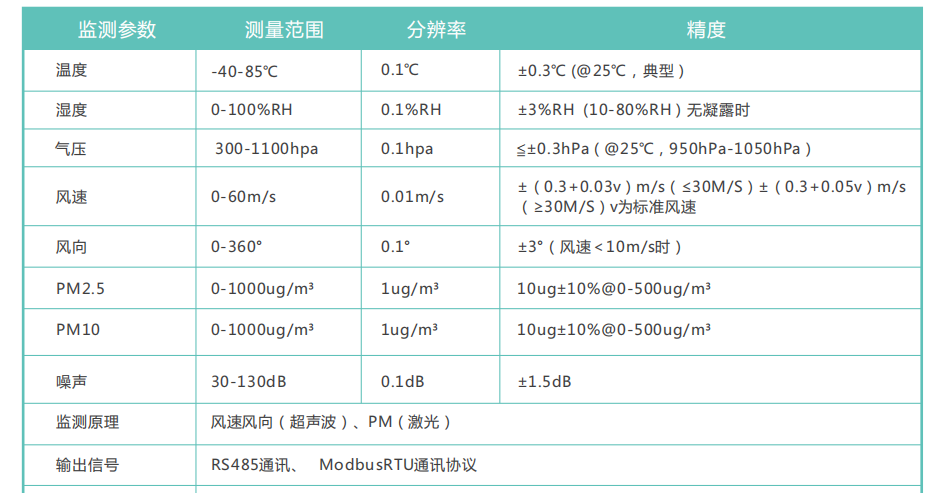

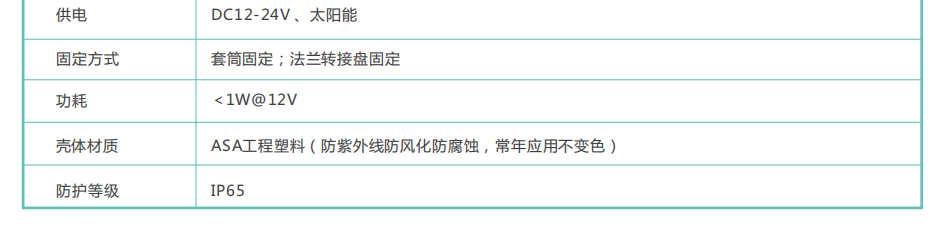

技術參數

MODBUS RTU通訊協議

波特率：9600

數據位：8

停止位：1

校驗位：無

CRC說明

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。 以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

返回錯誤碼規定

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回?cái)?shù)據時認 為發出指令失敗，可重新發送指令。

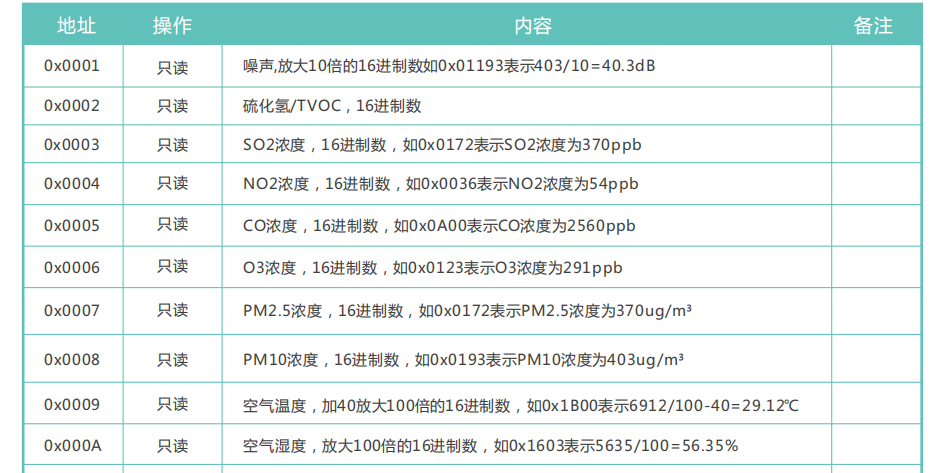

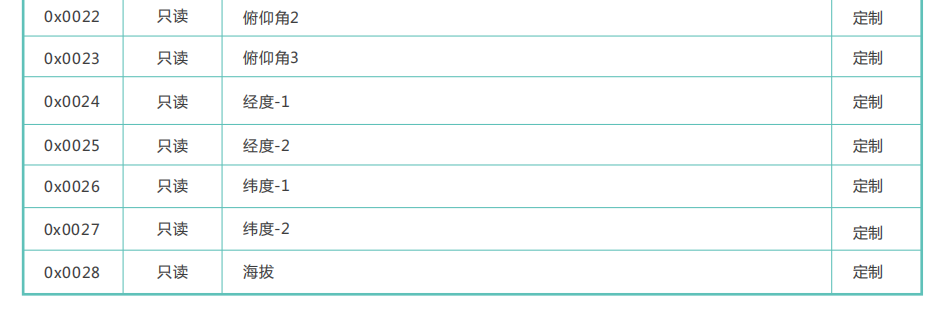

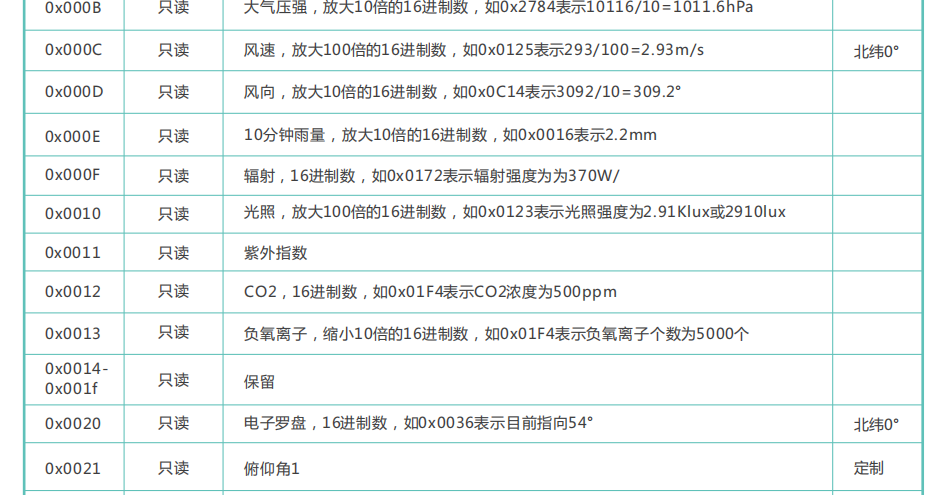

標準MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位 為一個單位。 用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測， 用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

輸入寄存器：用功能碼 03 讀

通訊示例

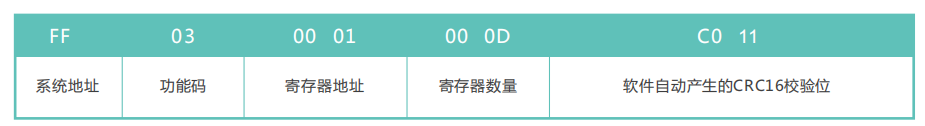

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法： 讀取多個輸入寄存器（8個實時數據）命令 發送：FF 03 00 01 00 0D C0 11

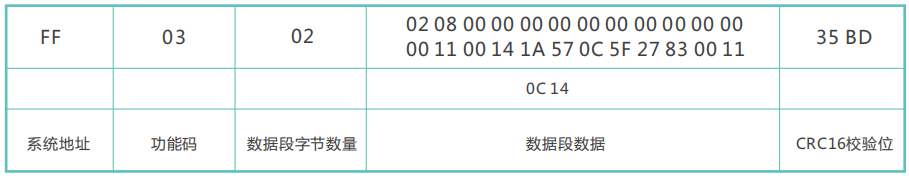

回答：FF 03 1A 02 08 00 00 00 00 00 00 00 00 00 00 00 11 00 14 1A 57 0C 5F 27 83 00 11 0C 14 35 BD

解析數據：

0X0208=0x02*256+0x08=520

噪聲=520/10=52dB

0x0011=17

PM2.5=17 ug/m3

0x0014=20

PM10=20 ug/m3

0x1A57= 0x1A * 256 + 0x57= 6743

溫度 = 6743/100-40=27.43℃

0x0C5F= 0x0C * 256 + 0x5F= 3167

濕度=3167/100=31.67%RH

0x2783= 0x27 * 256 + 0x83= 10115

氣壓=10115/10=1011.5hPa

0x0011=17

風速=17/100=0.17m/s

0x0C14=0x0C * 256 + 0x14= 3092

風向=3092/10=309.2°

讀取單個輸入寄存器命令

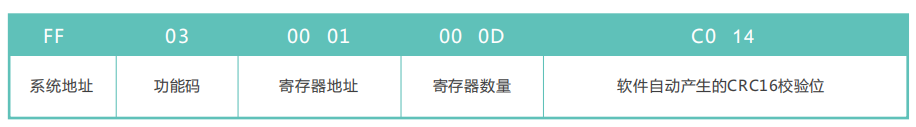

發送：FF 03 00 01 00 01 C0 14

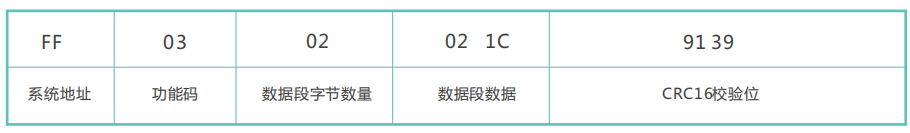

回答：FF 03 02 02 1C 91 39

解析數據： 0x021C= 0x02 * 256 + 0x1C= 540

噪聲 = 540/10=54.0dB

讀取地址寄存器命令

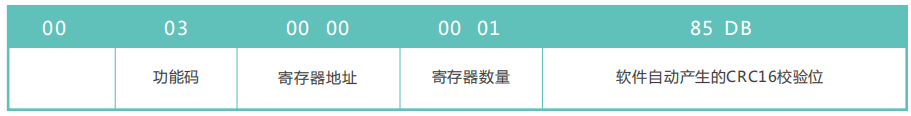

發送：00 03 00 00 00 01 85 DB

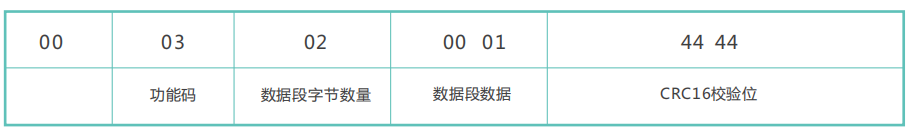

回答：00 03 02 00 01 44 44

數據段數據為0x0001 =01 表示系統地址為01

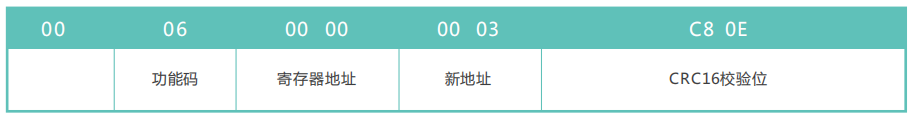

修改內部寄存器（系統地址）命令（把地址改為0x33）

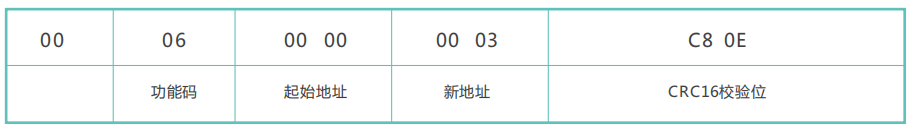

發送：00 06 00 00 00 33 C8 0E

回答：00 03 02 00 01 44 44

注：設備出廠默認為連續累計不清0模式。

將雨量累計時間設置為0時，設備不自動清零降雨量，一直累計，可通過斷電重啟或重新設置雨量累計時間的方式將降雨量清零（ 可定時下發00 06 01 07 00 00 38 26指令清0）

設置磁偏角修正（僅針對選配電子羅盤時）

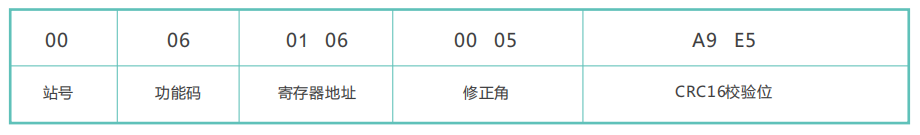

發送：00 06 01 06 00 05 A9 E5

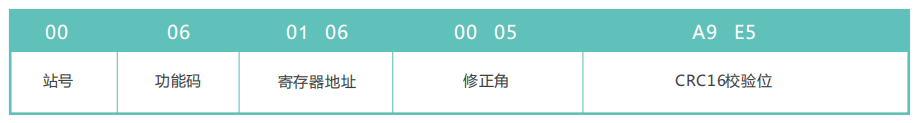

回答：00 06 01 06 00 05 A9 E5 （表示修改成功）

修正角含義

高八位表示修正方向，0x00代表正修正，0x01為負修正

低八位為需要修正的角度

例 0x00 05 表示需要在輸出值上增加5度

0x01 03 表示需要在輸出值上減少3度

讀取經緯度信息

發送AT+GPS#

回復

GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#

補充協議：(默認設備地址為FF)

主動上報周期 （寄存器地址0x01 0A） 單位為min，0代表不上報

00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)

主動上報長度 （寄存器地址0x01 0B ）

00 06 01 0B 09 05 3E 76(主動上報寄存器地址09-0D)

波特率 （寄存器地址 0X0102）

00-06分別代表2400、4800、9600、19200、38400、57600、115200

00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。 售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。 全國服務電話：400-860-5168轉3752
