產品概述

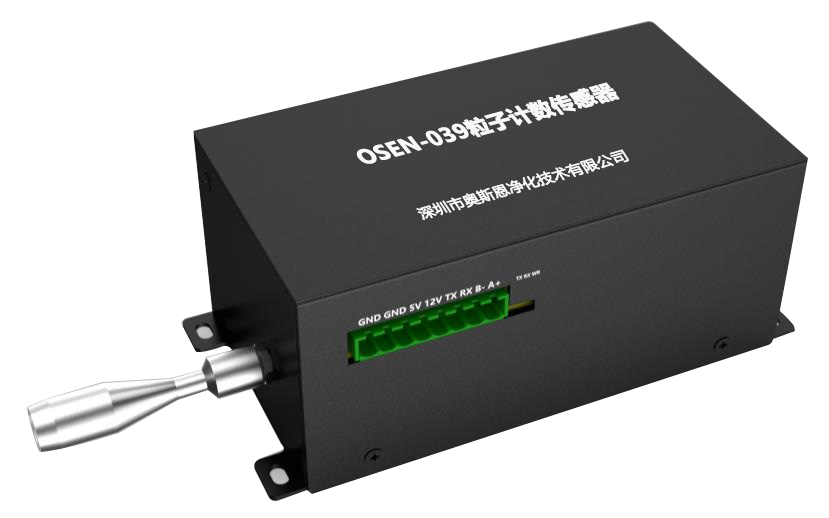

OSEN-039是一款基于激光散射原理的多通道粒子計數傳感器，可準確測量包含0.3μm,、0.5μm、1μm、3μm、5μm、10μm行業通用的6種粒徑。通過標準RS485接口和Modbus-RTU協議，將數據實時傳輸至各種智能終端，減少人為參與，實現無人化智能監測。在多種無塵場合，實現7*24小時全時段的連續實時監測，降低風險，減少成本。
OSEM-S039擁有更高的測量精度和粒徑分辨率，擁有更強的抵御濕度影響的能力。OSEM-S039粒子計數傳感器采用工業級激光器與感光部件，結合我司最新一代光散射顆粒物監測技術，精心調校的光學和氣路結構，以及全新一代高頻弱信號處理電路和高精度粒子識別算法，更準確的測量各種有潔凈度要求的環境粒子濃度。
特點
l數據準確：單顆粒激光散射原理，工業級激光光源。計數效率高，重復性和 一致性好。
l粒徑范圍：粒徑范圍 0.3~10μm，保證計數效率同時，單臺傳感器覆蓋六通道。
l可靠性高：空氣動力學修正, 光路和氣路自檢，對震動不敏感，保證系統可靠性與穩定性。
l流量穩定：采用主動采樣方式，采用恒流進氣風扇，選配 PID 流量控制功能，
l可支持穩定、長時間、高負壓、采樣；可選氣泵版，外置高性能氣泵模塊。
l響應快速：秒級數據更新。
l通訊接口：RS485 和 UART TTL 串口兩種輸出；選配 4G、以太網
l全自動測量：可遠程控制，無線傳輸，數據實時上傳至物聯網平臺。
l電路安全：具有 ESD、過壓、過流、反接保護，確保電路的穩定性及可靠性。
l安裝便捷：安裝結構簡單，通用性高。
l安全友好：低壓供電，無電擊；無放射源，無光污染。
l采樣流量：標準 2.83L/min，氣泵/風扇兩種采樣方式可選。
l數據單位：個/2.83L
工作原理
采用單顆粒激光散射原理，通過精確的光學設計和根據流體力學原理設計的氣路，使采樣空氣中的顆粒大概率依次穿過光束，產生微弱的散射光；通過精確
的光學信號收集裝置，將散射光收集，并投射到高靈敏，高帶寬的光電探測器上。
通過識別和分析每個顆粒的散射脈沖，得到每個顆粒對應的信號強度；通過校準
程序，得到每個顆粒的粒徑大??；經換算和空氣動力學校準，得到粒子數量。
計數指標
序號 | 項目 | 參數 | 備注 |
1 | 測量輸出 | 0.3~10μm 共 6 通道粒子數 | 0.3μm、0.5μm、1μm、 3μm、5μm、10μm |
2 | 量程 | 4,000,000 個 /ft3 | 符合損失 10%時 |
3 | 額定功率 | 3.5W |
|
4 | 工作溫度范圍 | -20-60℃ |
|
5 | 溫度范圍 | 0-99%RH |
|
6 | 工作大氣壓力 | 86KPa~110KPa |
|
7 | 響應時間 | 1S |
|
8 | 計數效率 | 0.3μm/50% >0.45μm/100% (根據 ISO21501) | @25℃,50%RH |
9 | 相對誤差 | ±15% | @25℃,50%RH |
